NORD-LOCK® – Sicherheit für Schraubverbindungen.
Dank der Nockeneffekt-Verriegelungstechnologie erfüllen Nord-Lock®-Sicherungsscheiben die Anforderungen aller industriellen Anwendungen, bei denen Sicherheit und Zuverlässigkeit der Schraubverbindungen von entscheidender Bedeutung sind.
Nord-Lock-Produkte sichern Schraubverbindungen, selbst wenn diese Vibrationen und hohen dynamischen Belastungen ausgesetzt sind.
Das System kann sich aufgrund des unter dem Schraubenkopf oder der Mutter entstehenden Nockeneffekts nicht unbeabsichtigt lösen.
NOCKENWIRKUNGS-TECHNOLOGIE
Die Nord-Lock-Nockenwirkungs-Technologie sichert Schraubverbindungen durch Spannung statt durch Reibung.
Das System besteht aus einem Paar Sicherungsscheiben mit Nocken auf der einen Seite und radialen Zähnen auf der anderen Seite.
Nord-Lock-Produkte mit Nockeneffekt sichern eine Verbindung, die sich auch bei extremen Vibrationen oder dynamischen Belastungen nicht lösen kann.
Das Nord-Lock-Sortiment umfasst SC-Scheiben für den Stahlbau, Radmuttern, Combi Bolt-Scheiben und kundenspezifische Lösungen.
Straffung
Wenn die Schraube und/oder Mutter angezogen wird, greifen die Zähne in die Oberflächen ein und fixieren sie. Die Nord-Lock-Sicherungsscheibe
wird festgeklemmt und lässt nur eine Bewegung auf der Oberfläche der Nocken zu.
Da der Nockenwinkel α größer ist als die Gewindesteigung β, erzeugen die Nocken einen Keileffekt, der verhindert, dass sich die Schraube frei drehen kann.
Jeder Versuch, die Schraube gegenüber der Mutter zu drehen, wird durch die Wirkung der Nocken blockiert.
Abordnung
Wenn die Befestigung nicht festgezogen ist, kommt es zu einem Verrutschen zwischen den beiden Unterlegscheiben. Die obere Unterlegscheibe wird durch die Rillen unter der Mutter oder unter dem Schraubenkopf blockiert.
Die untere Unterlegscheibe dreht sich nicht, da die unteren Rillen in der zu spannenden Fläche blockiert sind.
Wenn die Nocken übereinander gleiten, wird die Spannkraft in der Schraube zunächst durch deren Dehnung erhöht und dann wieder gelöst, wenn die Nocken übereinander gleiten.
Wie funktioniert das?
Die Nord-Lock-Sicherungstechnologie sorgt für die Sicherung von Schraubverbindungen durch Spannung statt durch Reibung.
Das System besteht aus einem Paar Unterlegscheiben mit Nocken auf der einen Seite und Rillen auf der anderen Seite.
Das Unterlegscheibenpaar nutzt die Geometrie der Nocken, um ein Lösen der Schraube wirksam zu verhindern.
Nord-Lock®-Produktpalette
Nord-Lock® Original-Sicherungsscheiben
Die originalen Nord-Lock-Sicherungsscheiben sichern Schraubverbindungen, selbst wenn diese starken Vibrationen und dynamischen Belastungen ausgesetzt sind.

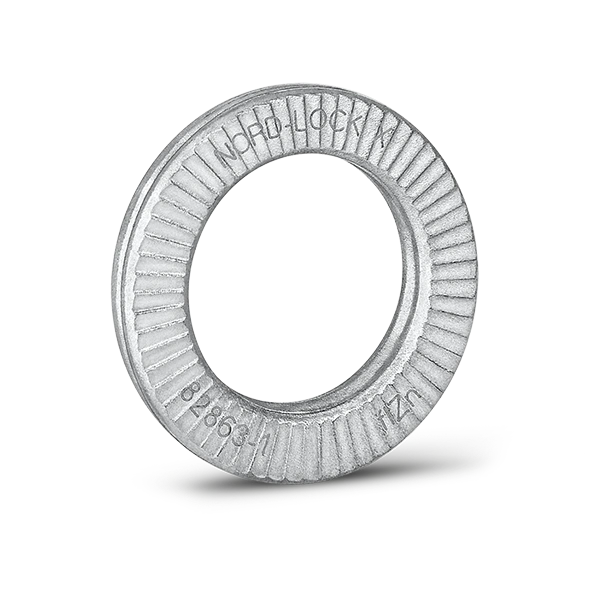

Nord-Lock® X-Series-Sicherungsscheiben
Dank ihrer konischen Form schützen die einzigartigen Nord-Lock X-Series-Sicherungsscheiben Schraubverbindungen vor spontanem Lösen und Lockern der Schrauben.
Nord-Lock® Stahlkonstruktionsscheiben
Nord-Lock Stahlkonstruktionsscheiben (SC) sind Klemmkeilscheiben, die speziell für Anwendungen im Stahlbau gemäß der europäischen Norm EN 14399-3 /EN 14399-4 /EN 14399-8 entwickelt wurden.
Nord-Lock®-Radmuttern
Nord-Lock-Radmuttern sichern die Räder von Schwerlastfahrzeugen auf der Straße und im Gelände, indem sie auch unter extremen Betriebsbedingungen eine hohe Spannkraft aufrechterhalten.
Nord-Lock® Kombimuttern
Kombimuttern, die eine Mutter mit einem Paar original Nord-Lock-Sicherungsscheiben kombinieren, vereinfachen die Montage, reduzieren Fehlerquellen und optimieren die Effizienz.
Maßgeschneiderte Nord-Lock®-Lösungen
Als Pioniere im Bereich der Schraubensicherungstechnologie liegt es in der Natur von Nord-Lock, neue Wege zu finden, um Herausforderungen im Bereich der Schraubtechnik zu meistern.
EINE BEWÄHRTE LÖSUNG
Der Junker-Test* ist der anspruchsvollste Vibrationstest für Schraubverbindungen.
Während des Junker-Tests zeigt die Kurve, dass die Anzugskraft aller Lösungen mit Ausnahme der Nord-Lock-Unterlegscheiben erheblich abnimmt.
* Gemäß DIN 65151.
NORD-LOCK GROUP, ZENTRUM FÜR INNOVATIONEN UND TECHNIK
Die Nord-Lock Group bietet die Technologien, die Sie zur Bewältigung Ihrer Herausforderungen im Bereich der Schraubverbindungen benötigen.
1982 wurde die ursprüngliche Nord-Lock®-Technologie mit Nockeneffekt entwickelt, die Schraubverbindungen wirklich sicher macht.
Seitdem haben wir unser Angebot an Technologien und Fachwissen im Bereich Verbindungen zum umfassendsten auf dem Markt ausgebaut, darunter mechanische Spannvorrichtungen von Superbolt®, hydraulische Spannvorrichtungen von Boltight® und Expander®-Bolzen.
Alle Lösungen werden intern entwickelt und hergestellt, wodurch sichergestellt wird, dass sie den höchsten Industriestandards entsprechen. Unser Team aus engagierten Experten arbeitet eng mit Kunden auf der ganzen Welt zusammen.
NORD-LOCK® MEDIATHEK:
Entdecken Sie unsere NORD-LOCK®-Mediathek: Produktkatalog, Präsentationsbroschüre und Informationen zum Unternehmen.
Mit einem Klick gelangen Sie zu den wichtigsten Ressourcen, um mehr über diese Marke zu erfahren.
Profitieren Sie von einer umfassenden und aktuellen Dokumentation, die Ihren beruflichen Anforderungen gerecht wird.
